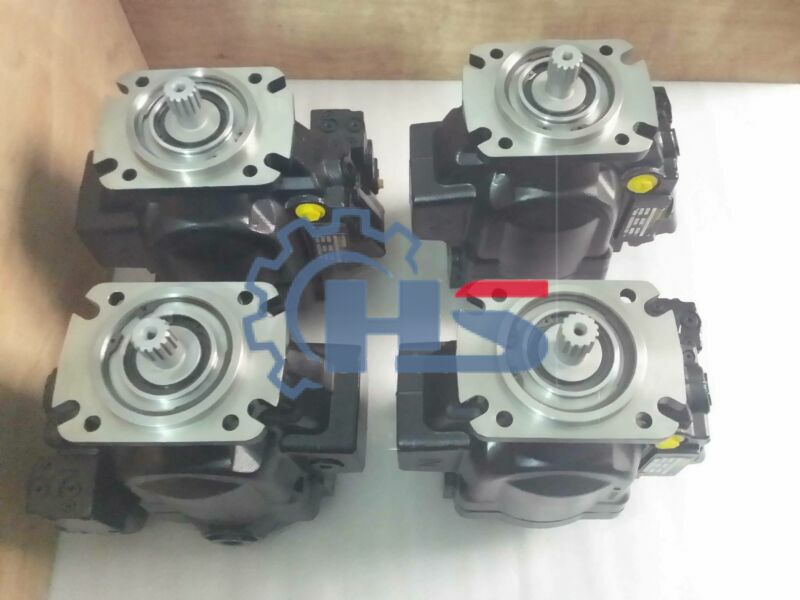

對柱塞泵的重新認識和課堂教學
油壓控制技術現階段遭遇的考驗和行業產業發展趨勢
現階段油壓控制技術遭遇著嚴峻考驗，主要表現在以下幾個方面：1.系統的傳動效率：眾所周知油壓傳動效率較低，在當前節能環保的壓力下，油壓傳動因?yàn)樾实脑蛲顺隽瞬簧偈袌?chǎng)；2.油壓傳動的可靠性：因?yàn)橛鸵何廴净蚰Σ粮蹦p等因素，油壓傳動的故障概率較機械傳動和電氣傳動要高，因此也限制了油壓傳動更廣泛的應用；3.油壓傳動的信息化：由于油壓傳動的非線性特性及內部多物理場耦合的特征，很難對油壓系統進行全面的信息化提取，限制了油壓傳動控制技術的信息化深入產業發展。
現階段柱塞泵行業產業發展存在一些問題：1.同質惡性競爭，導致企業盈利能力減弱、研發投入不足、創新力不足；2.基礎研究與實際應用之間的差距較大，導致企業更多地轉向國外產品的仿造開發；3.工況試驗無路徑性，企業開發的產品與主機的需求存在較大的差距；4.正向設計開發能力不足，行業整體處于仿造消化階段，導致產品的性能水平跟國外產品仍存在較大差距。
為了適應今后油壓控制技術的行業產業發展趨勢，柱塞泵行業產業發展趨勢主要是：1.更高的工作壓力和轉速；2.更快的變量反應時間；3.變量控制的電子化；4.泵的智能化和信息化。
油壓傳動要獲得競爭優勢，柱塞泵控制技術需在如下方面進一步提高：1.開發容積泵控控制技術以提升工作效率；2.進一步提高工作壓力以提升功率密度；3.油壓傳動的智能化、信息化和網絡化。
近幾年油壓行業整體產業發展較為迅猛，存在一定程度的供需緊張現象，但在中美貿易戰的大背景下，如何做大做強，進一步縮小與國外先進水平的差距，增強行業配套能力，避免在高端領域的鎖喉之痛再次在油壓行業出現，值得每一個油壓從業人員的深思。
柱塞泵領域的一些工作
長期以來，我校在老前輩王明智老師的引領下，我們堅持了高性能油壓元件的研究開發工作，在一些領域進行了有益探索。
系列徑向柱塞泵的開發及相關產品
1.關鍵摩擦副設計理論和方法：轉子-配流軸提出并課堂教學了過平衡壓力補償設計理論和方法、在連桿-定子摩擦副采用準靜壓平衡設計方法、柱塞-連桿摩擦副采用接觸彈流潤滑理論設計方法，解決了高速滑動摩擦副的摩擦磨損和可靠性問題，工業試驗11000小時后關鍵摩擦副磨損量?jī)H3微米；
2.直接檢測式負載敏感控制控制技術：利用壓力直接檢測方案實現徑向柱塞泵的負載敏感控制，使得變量泵的輸出能夠自動實現負載的流量適應和壓力適應控制過程，并獲得更好的控制精度和動態特性，最大限度的節約能耗；
3.摩擦副材料優化匹配設計：在動力學分析基礎上，結合摩擦副設計理論方法，從零件工作過程中的剛度、泵的效率、摩擦副散熱、抗咬合能力等方面入手，綜合優化匹配摩擦副材料，以確保泵的工作可靠性和壽命。
◆雙向高低速專用徑向柱塞泵開發
該泵要求雙向運轉，轉速范圍90～1000r/min，額定壓力20MPa，環境溫度-50℃～70℃，排量2.8mL/r，采用10航空油壓油。其控制技術難點在于較寬的工作溫度范圍、低速工作可靠性和較高的總效率要求。我們?cè)贘BP徑向柱塞泵控制技術基礎上，結合國外產品結構特點，開發了圖2所示的專用徑向柱塞泵產品。該產品采用雙排10柱塞結構、柱塞定子點接觸方案、轉子整體梯度滲流工藝（LGM）、錐面軸承套及摩擦副創新平衡設計等方法，成功研制開發了本產品。在滿足性能指標的基礎上，產品效率指標較國外產品提升5%，達到了預期目標。
◆雙向旋轉斜盤軸向柱塞泵
針對徑向泵存在的體積較大，功率重量比較小的缺點，以伺服節能應用為目標，獨立開展了雙向旋轉斜盤軸向柱塞泵的研究開發工作。傳統的旋轉缸體柱塞泵，結構原理上存在一些不足：1.轉子傾覆力矩的影響：使得轉子處于動不平衡狀態，存在公差累積的效應，使得加工工藝相對較為苛刻；2.柱塞離心力的影響：在轉速較高時，柱塞受到較大的離心力，且該力與轉速的平方成正比，使得柱塞運動的靈活性受到限制，工作可靠性也受到影響；3.配流吸油阻力較大：由于轉子的高速旋轉，柱塞吸油阻力較大，轉速越高，對吸油造成的影響也越大，成為開式柱塞泵高速化的一大障礙；4.旋轉的轉子組件慣量較大，使得在變速控制過程中存在較大的阻力矩。
旋轉斜盤柱塞泵結構，轉子可與殼體集成為一體，具有很高的剛度，不存在傾覆力矩的影響，同時柱塞也避免了離心力的影響，整體的受力更為合理。另外由于轉子不再旋轉，可避免轉子高速旋轉對吸油造成的影響，因此旋轉斜盤結構的柱塞泵成為柱塞泵高速化較為可行的方案。
基于上述分析和柱塞泵控制技術的積累，我們開發了軸配流雙向旋轉斜盤軸向柱塞，如圖3所示。該泵具有如下特征：1.配流軸與旋轉斜盤同軸驅動，整體轉動慣量更小；2.配流軸高速旋轉，對油液形成離心效應，使得泵在高速旋轉過程中吸油特性更好；3.轉子與殼體集成，轉子剛度增強，結構更為緊湊；4.柱塞受力得到改善，提高了高速工作的可靠性；5.雙向結構設計，可適應電機正反轉實現雙向供油。我們開發制造了原理樣機，初步試驗表明，其制造工藝簡單，零件數量較少，吸油特性大為改善，現階段正進行深度開發研究工作。
圖3 雙向旋轉斜盤軸向柱塞泵
◆新型柱塞式靜油壓傳動控制技術研究開發
現階段采用的油壓傳動控制技術一般由動力元件、控制元件、執行元件和輔助元件四部分組成，通過流體的流動將壓力能在系統內部進行傳遞完成工作，其工作可靠性、效率和成本相對較高。如何進一步提高油壓傳動的效率，提升功率密度進而提升性能成為現階段油壓傳動控制技術的熱點與難點。基于上述背景，結合某工程應用背景需求，基于旋轉斜盤柱塞泵結構原理，我們經過深度思考與探索，國內首次提出了新型靜油壓傳動原理，并進行了初步的探索。
1）新型靜油壓耦合傳動原理與探索
機械傳動中存在超載保護、空載啟動與負載沖擊保護的需求，液力傳動是現階段采用的常用方案，傳統油壓傳動也可方便實現上述功能，但存在系統組成復雜和成本高的缺陷。
基于上述背景需求和我們對油壓泵的輸入理解分析，我們提出了靜油壓耦合驅動原理，如圖4所示。現階段的油壓泵中，驅動軸驅動旋轉組件輸出高壓油液，同時在旋轉組件與殼體之間存在相互作用力矩，作用在殼體上的該力矩由泵的安裝支架或套筒予以平衡。基于上述理解，我們?cè)跉んw設置輸出軸并懸置，不再固定，同時在泵的出口到進口之間設置溢流閥、管路防爆閥和蓄能器，實現了靜油壓耦合傳動的特性。在動力傳遞過程中，泵體油液輸出口由于負載會形成一定的壓力進而產生扭矩作用于殼體，進而驅動負載工作，當負載較大，產生壓力大于溢流閥設定壓力時，溢流閥打開并溢流，此時泵轉子繼續旋轉而殼體則想當于被固定而停止旋轉，實現了超載保護的功能；利用管路防爆閥可實現空載啟動，利用蓄能器可實現對負載沖擊的吸收。
圖4 靜油壓耦合傳動原理
基于上述原理分析，我們進行了葉片式靜油壓耦合器原理驗證。圖5為所開發的原理樣機、試驗平臺和實驗曲線。經過實驗，證明了該傳動原理的正確性和可行性。從特性分析看，該傳動方式有如下特點：1.更為靜的靜油壓傳動：正常工作過程中油液只存在泄漏引起的流動，傳統泵中的摩擦副相對運動速度大為減小，因而傳動效率較油壓傳動和液力傳動都要更高；2.傳動轉速范圍更寬：可實現高低速大范圍內的高效率傳動；3.功率重量比和效率較傳統靜油壓傳動更高：只存在高壓力下的泄漏損失和極小的機械損失，結構更為緊湊；4.啟動力矩任意可調：將溢流閥更換為電比例溢流閥，可實現任意函數方式加載。
圖5 靜油壓耦合傳動原理驗證
2）新型靜油壓變矩傳動原理與探索
在靜油壓耦合傳動原理的基礎上，以變轉速傳動的需求為背景，經過進一步的思考，我們提出了靜油壓變矩傳動原理，如圖6所示。其結構上主要由輸入軸1和泵5組成的柱塞泵耦合組件與變量斜盤3和馬達柱塞6組成的變量馬達組件及轉子7高度集成而成；功能上是柱塞式靜油壓耦合器與變量馬達的有機集成，即輸出力矩為耦合器輸出力矩疊加變量馬達輸出力矩，轉速比為輸入輸出力矩之比。新型靜油壓變矩原理除具有耦合傳動的優點外，還具有另外特點：1.泵/馬達轉子高度集成；2.壓力感知自動變量調節；3.控制方式靈活方便。
圖6 新型靜油壓變矩原理結構圖
新型靜油壓傳動原理結構已經于2014年初申請中國國家發明專利，于2017年初獲得批準。美國明尼蘇達大學于2014年發表了類似靜油壓變矩傳動研究論文，其采用葉片式耦合與變量徑向柱塞馬達組合實現，并開展了試驗研究，證明了該原理的高效性。
◆電子控制變量柱塞泵研究開發
